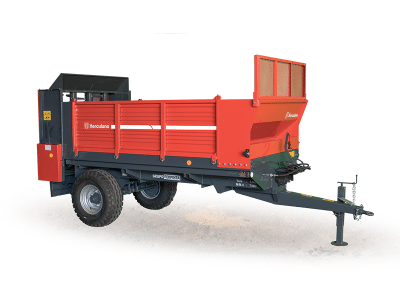

H4R















CARACTERÍSTICAS
● Eixo simples
● Taipais amovíveis
● Estrutura totalmente metálica
● Sistema imobilizador de rolos (tapete mecânico)
● Velocidade da tomada de força (TDF) – 540 rpm
● Descanso de fuso na lança
● Lança regulável em altura
● Esteira com velocidade regulável (regulação mecânica ou hidráulica)
● 4 Rolos verticais
● Porta hidráulica como opção
● Dispositivos de segurança, iluminação e sinalização de acordo com a legislação em vigor



Características Uni H4R4 H4R5 H4R6
Peso total indicativo t 1,6 1,9 2,4
Massa técnica total t 6,7 6,7 8,2
M.M.T.A. no(s) eixo(s) (≤40 Km/h) t 5,2 5,2 5,2
M.M.T.A. no ponto de engate t 1,5 1,5 3,0
Capacidade 4,2 5,2 6,0
Dimensões
Interior da caixa
Comprimento m 3,18 3,42 3,68
Largura m 1,50 1,70 1,90
Altura m 0,70 0,70 0,70
Comprimento total m 5,25 5,50 5,78
Largura total m 1,85 2,05 2,30
Altura total m 2,37 2,37 2,37
Altura da plataforma m 1,10 1,10 1,10
Suspensão, eixo(s) e rodas
Tipo de eixo 1 Eixo Fixo 1 Eixo Fixo 1 Eixo Fixo
Quadrado – (N.º de pernos) mm – (n.º) 70 – (6) 80 – (6) 80 – (6)
Cubos mm 300 x 60 300 x 60 300 x 60
Via mm 1 400 1 500 1 600
Rodas 400/60-15.5 16PR 400/60-15.5 16PR 400/60-15.5 16PR
Equipamento Standard
Tomada de força rpm 540 540 540
Número de rolos 4 4 4
Diâmetro dos rolos sem-fim mm 390 390 390
Número de correntes 2 3 3
Cardan Embraiagem Embraiagem Embraiagem
